当立课堂丨什么样的球管才是好球管

01 好球管的标准

近几年，CT检查量普遍性增长，大部分二级及以上医院CT平均每天检查150-200人/台，巨大的病流通量，对CT的检查速度、稳定性、耐久性提出更高的要求。

相较于CT的另一个核心部件——探测器，球管才是直接影响CT的检查速度、成像效果、使用寿命的关键。只有强大的球管，才能够撑起高通量检查，才能解决临床一线最紧要的问题。因此，也可以说：当一台CT配置了好的球管，那其大概率也是一台好的CT。

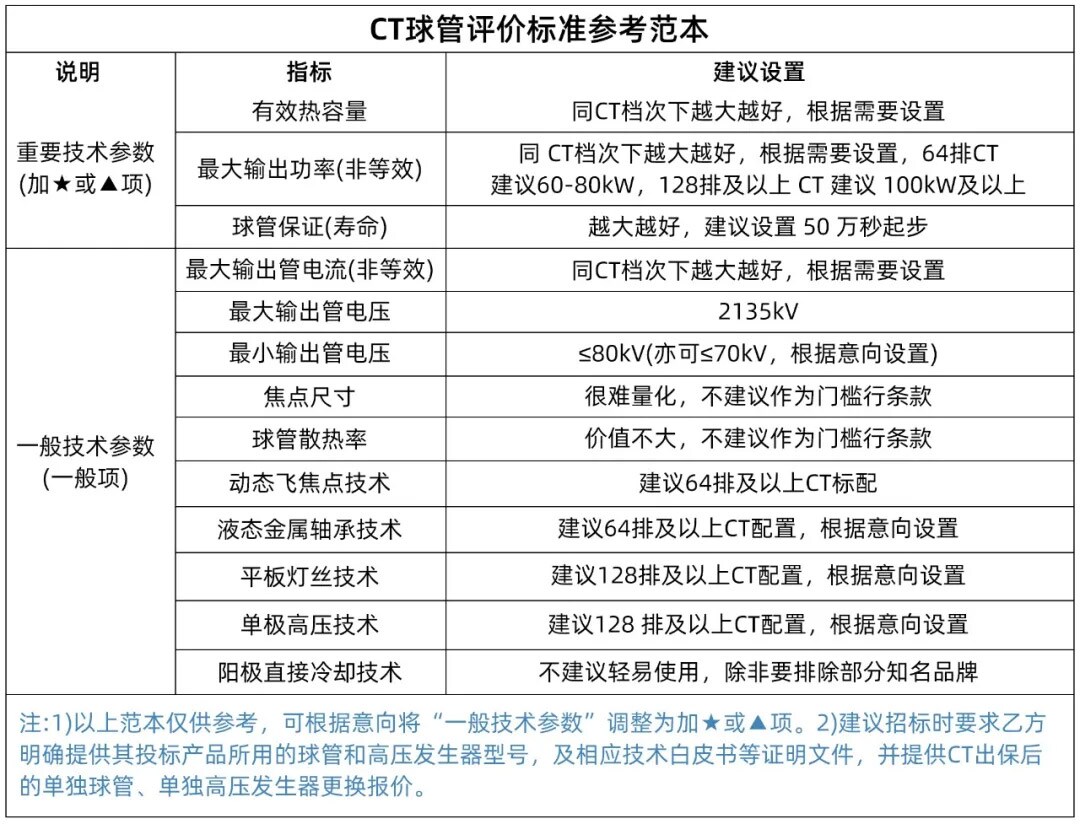

根据医工研习社建立的《CT球管评价标准参考范本》，好球管应该拥有更大的有效热容量、更高的功率（更大的管电流）、更长的使用寿命、更多的新技术。

1 更大的有效热容量

尽管早在2010年，国际医用球管标准(IEC 60613-2010)已将“热容量”删除，但在如今的招采文件中，热容量依然是最重要的球管指标。因为，大热容量球管=高通量检查，尤其是要开展全身血管、多部位联合扫描、能谱成像等高级应用的CT，更需要大热容量球管。

因此，如今，64排及以上CT配置8MHU及以上球管已成为行业趋势。目前，业界最大热容量球管是当立保持的34MHU。

2 更高的功率（更大的管电流）

与此同时，国际医用球管标准(IEC 60613-2010)提出“CTSPI(扫描评价指数)”替代“热容量”，CTSPI一定程度等价于功率+热容量。更高的功率，意味着球管拥有更强驱动能力，能实现更大的管电流输出，满足各种类型的患者，因此功率大小一定程度上决定了CT档次。

目前业界最大球管功率是120kW，与此同时CT球管最大管电流也进入≥1200mA级别。比如，当立CT6500球管系列，其最大球管功率是120kW，最大管电流是1250mA，不仅满足传统高端CT，还满足光子计数CT的球管要求。

3 更长的使用寿命

由于具有显著的经济价值，球管寿命一直都是医疗机构最关心的，已有大量医院采购CT时将寿命纳入招标要求，将“球管保用寿命”从20万秒提高到50万秒、甚至100万秒，毕竟30万秒的和300万秒的球管，对医疗机构是完全不一样的体验。比如，从临床使用数据来看，当立CTR系列、Xceed系列、Xpert系列球管的寿命普遍超过百万秒次。

鉴于球管单价较高，医疗机构采购CT、或单独采购球管时要充分关注球管的价格成本，每扫描秒的价格是比较客观衡量球管性价比的指标。

4 更多的新技术

自从1989年当立推出液态金属轴承技术以来，CT球管又进入了高速发展期，诞生了多项革命性技术，如已成行业标准的动态飞焦点技术，已成为中高端CT球管的标配的平板灯丝技术、单极高压技术、阳极直接冷却技术。

不得不说，新技术是提高球管寿命、提高图像质量、降低辐射剂量的重要推手。未来球管将继续朝更大的功率、更小的焦点、更长的寿命、更大的可承受离心力等方向发展。

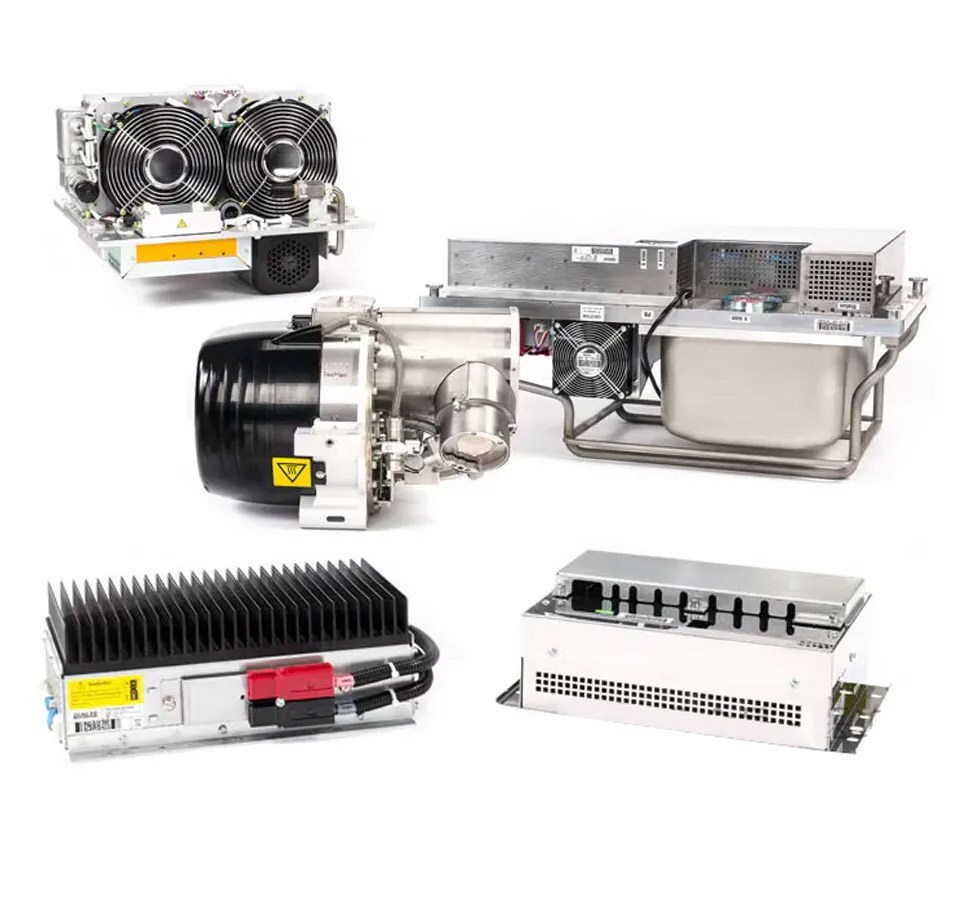

02 好球管要匹配好高压

随着球管技术的进步，球管和高压发生器之间的接口也越来越复杂，如真空放电的智能管理、磁聚焦、束流偏转和热管理也是需要考虑的，尤其是电磁兼容性、危险预防、打火抑制等安全问题只有将二者结合起来才能置善处理。这就是为什么球管和高压发生器是“焦不离孟，孟不离焦”，二者要高度匹配才更有助于保持CT稳定性和兼容性。

根据当立2024年统计数据，在每年20万扫描秒的使用率情况下，98%使用Dunlee Xpert液态金属轴承球管产品组合的CT未出现任何中断电弧现象，意味着7年内每台CT设备因打火导致的扫描中断次数少于1。

综上所述，好的CT球管，除应满足医疗机构更高通量检查需求、更好的图像质量需求、更长使用寿命需求外，还应与高匹配度的高压发生器“搭档”，才能更好满足医疗机构的用户体验。
