LMB CT Tube Technology

液态金属轴承技术

DUNLEE CoolGlide™ 液态金属轴承

依托于30多年在液态金属轴承 (LMB)技术的积累和发展,Dunlee CoolGlide™在德国汉堡设计和制造了液态金属轴承,生产并在全世界范围内销售了超过100,000 件的 LMB球管。


德国汉堡研发团队在 1989 年发明的液态金属轴承技术对CT 和成像引导治疗系统的性能和易用性产生了巨大影响,成为医疗影像系统的黄金标准。



持续改进催生了 CoolGlide™ 的推出,这项 LMB 技术目前已应用于 Dunlee 球管中采用。 与传统的滚珠轴承球管相比,CoolGlide™ LMB 球管旨在提高病人周转量、加快工作流程、降低噪音、同时提高可靠性和降低总成本。 将两者进行比较:

可提高工作效率: 扫描更多患者,缩短等待时间

病人周转量

CoolGlide™ LMB – High Troughput

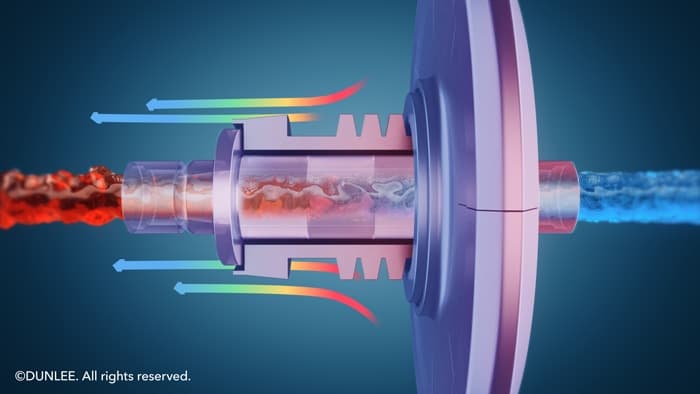

CoolGlide™ LMB——高病人周转量/出色的冷却能力

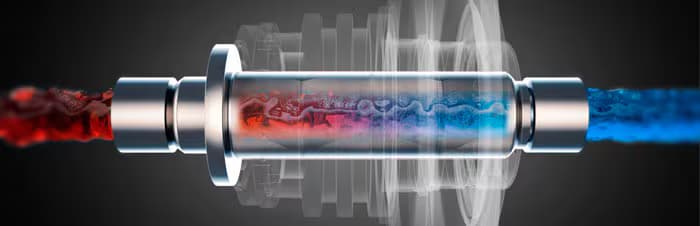

轴承轴内的冷却通道将冷却液直接引导至阳极。 与传统的滚珠轴承球管相比,这种设计提供了更高的热传导和冷却能力。

CoolGlide™ LMB – High Troughput

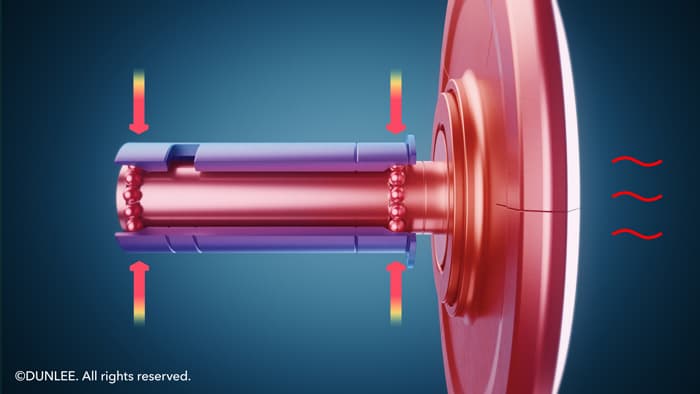

传统滚珠轴承——冷却能力差



由于没有通过轴直接冷却,因此从阳极通过轴承的热传导更低很有限。 与 CoolGlide™ LMB 相比,滚珠轴承的设计限制了热量的传导。 并可能导致球管过热,需要在两次扫描之间暂停来等待球管冷却,这会降低病人周转量

工作流程

CoolGlide™ LMB – High Troughput

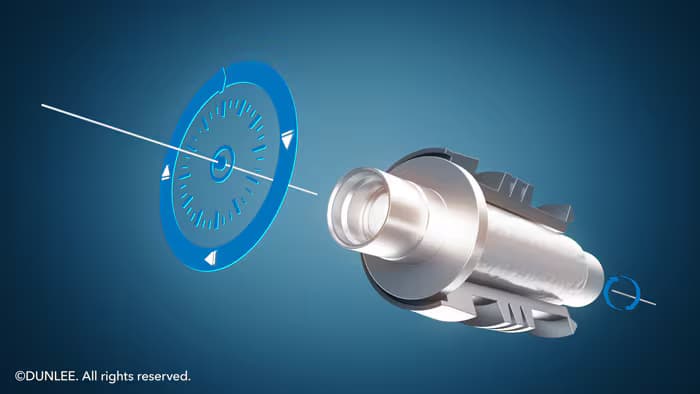

CoolGlide™ LMB——更快工作流程/阳极不停转



阳极连续旋转并在运行期间始终维持高速旋转,加快了工作流程并提高了使用效率生产力。 每次扫描之间无需像滚珠轴承那样等待阳极达到规定转速。

CoolGlide™ LMB – High Troughput

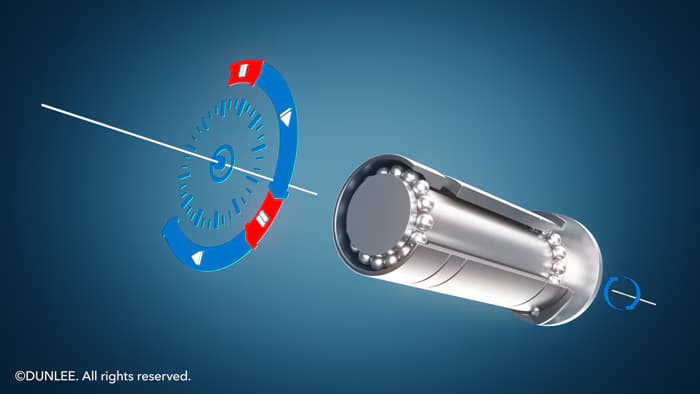

传统滚珠轴承——每次扫描后阳极旋转停止



对于滚珠轴承管,在扫描之前阳极开始旋转,在扫描完成时停止旋转。 这种方法要求每次扫描都要时间来等待球管达到预扫描状态。

可靠性

CoolGlide™ LMB – High Troughput

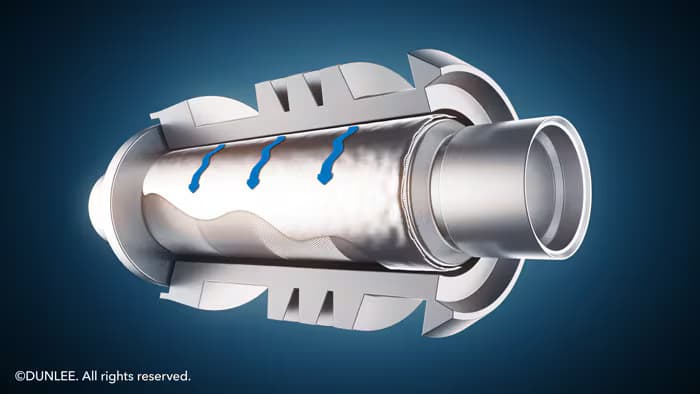

CoolGlide™ LMB——高可靠性/几乎无磨损



轴承运行过程中,中心轴和套筒在液态薄膜上滑动, 液体通过螺旋槽被吸到轴承内部。 由于在操作过程中中心轴和套筒没有直接接触,因此几乎没有磨损。

CoolGlide™ LMB – High Troughput

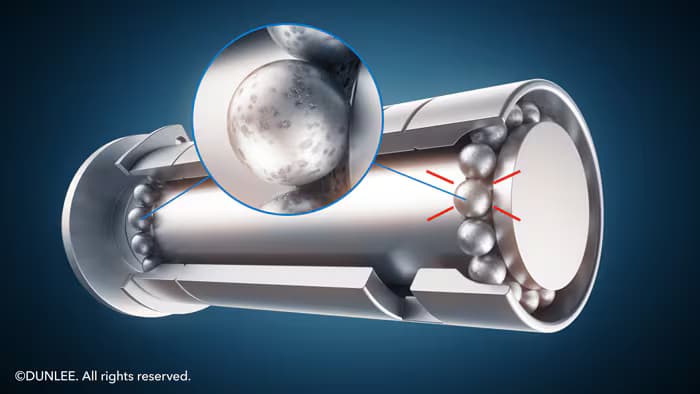

传统滚珠轴承——磨损,有粘连和卡死风险



轴承运行过程中,滚珠和滚道表面的润滑层(通常是金属银或铅)被磨损,形成钢与钢接触,导致轴承粘连或卡死。 高温和高速运转是导致轴承寿命降低的最主要因素。

噪声

CoolGlide™ LMB – High Troughput

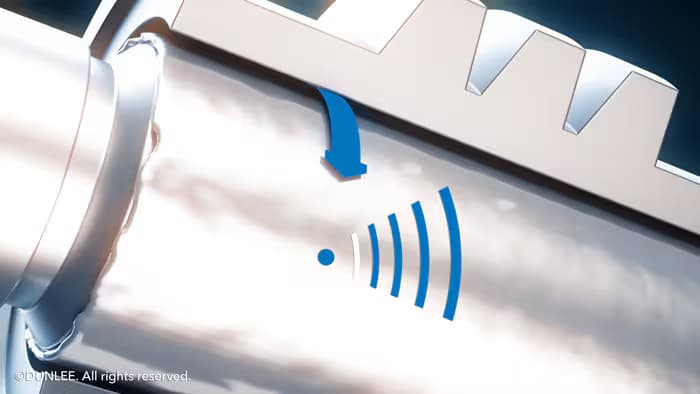

CoolGlide™ LMB——低噪音/轴承内无刚性接触



由于没有直接接触,运转过程中听不到轴承噪音。

CoolGlide™ LMB – High Troughput

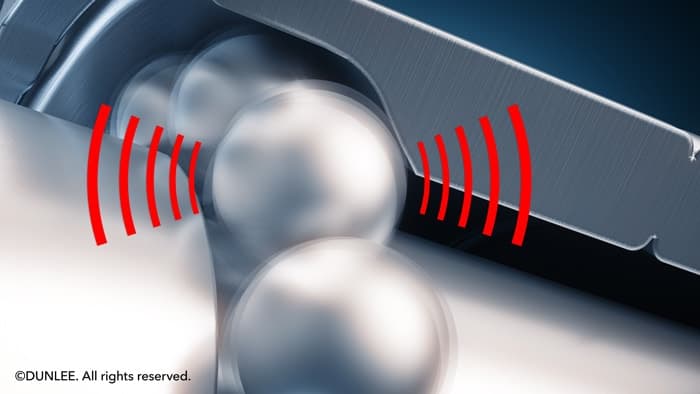

传统滚珠轴承——有噪音和振动



每当使用 CT 进行扫描时,滚珠轴承的运行都会产生噪音和振动。

使用寿命: 滚珠轴承球管对比 LMB 球管

LMB Lifetime

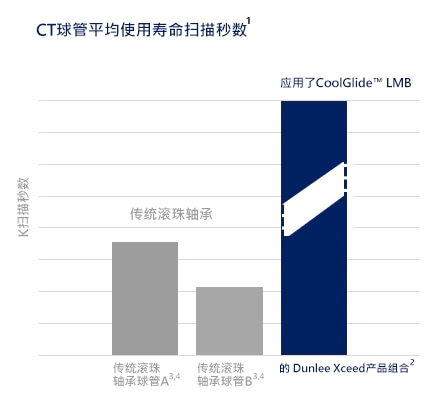

CoolGlide™ LMB 球管的平均寿命高于传统滚珠轴承球管。

左图蓝色柱以应用了CoolGlide™ LMB 的 Dunlee Xceed产品组合为例。



扫描秒数是衡量球管曝光时长的指标:  球管已经使用了多长时间。

显著降低系统成本

CT 球管在整个CT系统寿命中的总消耗量


CT 使用情况: 每年 150.000 扫描秒数
滚珠轴承管³和 CoolGlide™ LMB 球管²的典型使用寿命示例

LMB Costs

由于频繁更换,滚珠轴承球管不仅会产生更高的物料成本,还会随之带来



  • 与球管更换相关的维修成本增加,例如
     - 现场服务工程师人员费用
     - 库存成本、物流成本和管理成本
  • 更长的系统停机时间。

来源和备注

  1. X 射线管的使用寿命由使用和应用情况决定,这里所指的使用寿命是平均值,可能因个体使用和应用模式不同而有显著差异。
  2. 基于 Dunlee 内部可靠性记录。 Xceed 是一个产品组合,包括 X 射线管和发生器以及高压电缆。
  3. “CT X 射线管使用寿命分析: 一项多年研究”(CT X-ray tube lifetime Analysis: A Mear study),作者:Yusuf Emre Erdi,发表于《RADIOLOGIC TECHNOLOGY》2013 年 7 月/8 月,第 84 卷,第 6 期。
  4. Varex Imaging Corporation 2020 财年 10-K 报表年度报告;第 4 页;“(….) CT X 射线管一般每 2 至 4 年需要更换一次。 在中国,由于医用影像设备的使用率很高,CT X 射线管可能每 6 到 12 个月更换一次。”

Dunlee Logo

Dunlee 公司简介

Dunlee 是飞利浦公司集团旗下品牌,负责为第三方影像组织提供所有产品、解决方案和服务。 其产品组合包括面向 OEM 的 CT 和 X 射线解决方案、更换 CT 射线管和 3D 打印钨产品。面向第三方影像组织的解决方案和服务。 产品组合包括面向 OEM 的 CT 和 X 射线解决方案、更换 CT 射线管和 3D 打印钨产品。
