为什么都在用Dunlee球管?这个技术持续领先30年

后疫情时代CT影像检查量激增,这也导致国内CT销售量持续高位,2021年全国CT设备销售超过7000台,2022年也有近6500台,较往年出现巨大增长。


如何选择一台高性能、高效率、高质量的CT设备成为所有医技人员关心的问题。在这其中“球管”应该作为我们了解的重中之重!行业里人常说,如果给CT打10分,球管至少有3-4分,这样形容大家一定就知道选择球管的重要性了!世界上第一个X线球管诞生于1896年,在百年的更迭中液态金属轴承(Liquid Metal Bearing, LMB)一定是最闪亮的里程碑。说起这一颠覆性的技术就一定要提到它的创造者——Dunlee(当立)

当立Dunlee Logo

液态金属轴承技术引领者



自1989年发明这一技术以来,Dunlee(当立)已在全球交付超过10万支LMB球管,毫无疑问地成为行业领头羊。为何这一技术改变了球管市场的世界格局呢?

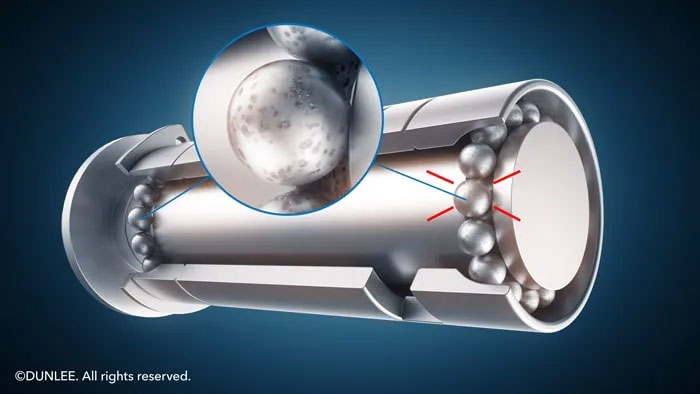

这就要说说传统CT球管中应用的机械滚珠轴承技术。这种技术在面临高速运动的阳极靶时,存在明显的物理限制。


首先,机械转速限制是硬伤!万转已经是它的极限,想再提高几乎无法实现;其次,轴承的机械磨损严重,滚珠和滚道表面的润滑层(通常是金属银或铅)被磨损,形成钢与钢接触,导致轴承粘连或卡死。而且,高转速带来的就是高热量、高噪音,都给轴承带来不可逆转的损伤。

当立Dunlee LMB

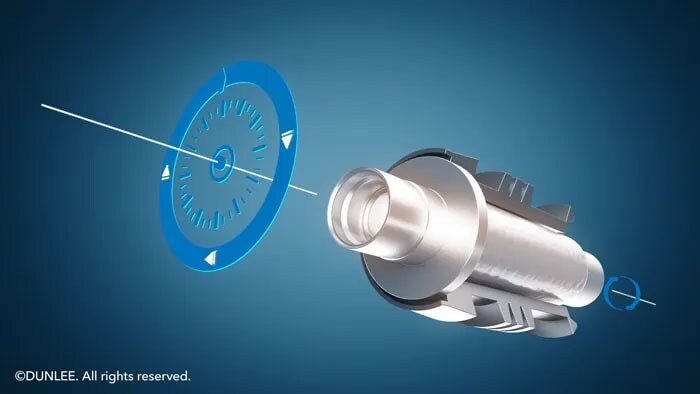

Dunlee LMB技术可以说完美地突破了技术瓶颈,将镓类液态金属代替钢珠填充于转子与轴承间,是不是很妙?将滚动轴承变成滑动轴承。这样做的好处我们也来聊一聊。

 当立 几乎无磨损/高可靠性

01 几乎无磨损/高可靠性

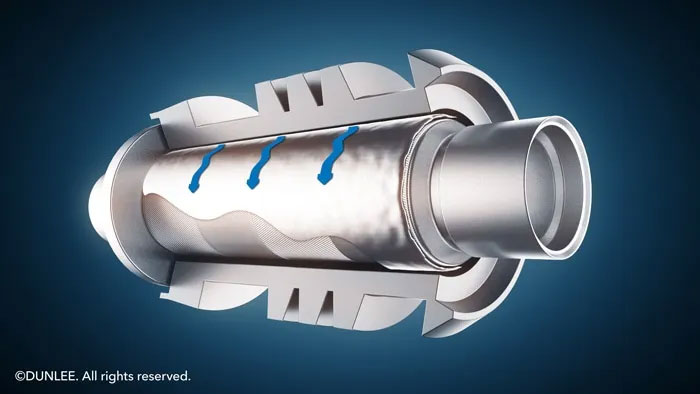

如上图我们不难想象,轴承运行过程中,中心轴和套筒在液态薄膜上滑动,液体通过螺旋槽被吸到轴承内部。由于在操作过程中中心轴和套筒没有直接接触,因此几乎没有磨损,大大延长了球管寿命,不仅降低医院运营成本,而且节约了更换球管的时间成本,提高了放射科的运营效率。

当立 完美的散热性能

02 完美的散热性能

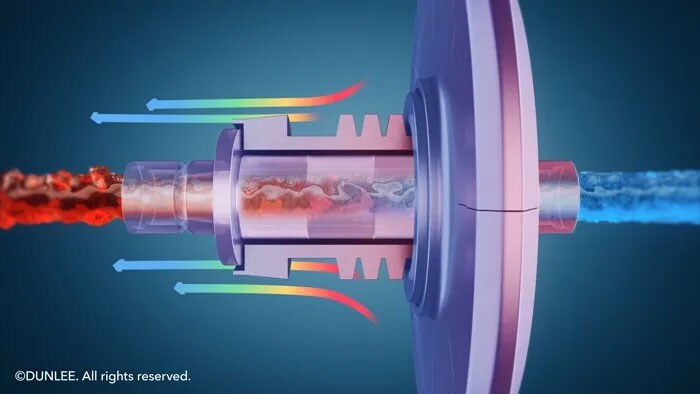

刚刚我们也提到,传统滚珠轴承因为设计原因导致散热性能差,Dunlee CoolGlide™ LMB轴承轴内的冷却通道将冷却液直接引导至阳极,实现全方位的散热,热传导率是传统机械滚珠轴承的1000倍,最终大大延长了球管寿命。

当立 扫描不停转

03 扫描不停转


对于滚珠轴承管,在扫描之前阳极开始旋转,在扫描完成时停止旋转。 这种方法要求每次扫描都要时间来等待球管达到预扫描状态。而LMB阳极连续旋转并在运行期间始终维持高速旋转,可以明显提高患者检查效率,降低患者预约等待时间。


2022年6月,国家卫健委制定的《医疗机构门诊质量管理暂行规定》指出:“ 医疗机构应当提高医技科室工作效率,缩短CT、磁共振等检查的预约等候时间,并在规定时限内出具检查报告” ,LMB技术无疑是公立医院应对国考的利器!

当立 低噪声

04 低噪声

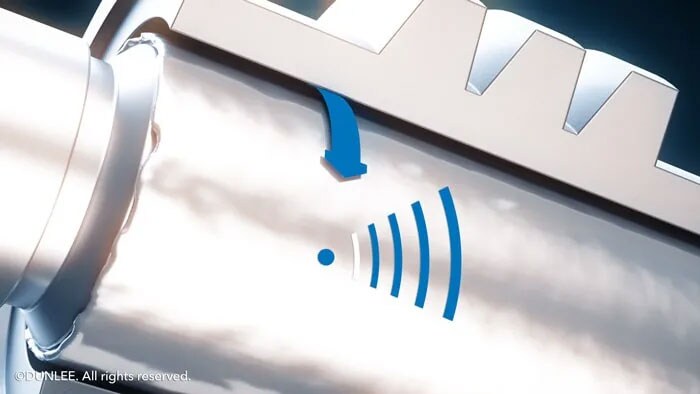

由于没有刚性接触,球管在运转过程中几乎听不到轴承的噪音。低噪甚至无噪对于有检查焦虑的患者,尤其是儿童和老年人而言非常重要,不仅可以提高患者的CT检查体验,最主要是增加患者依从性,提高扫描质量。

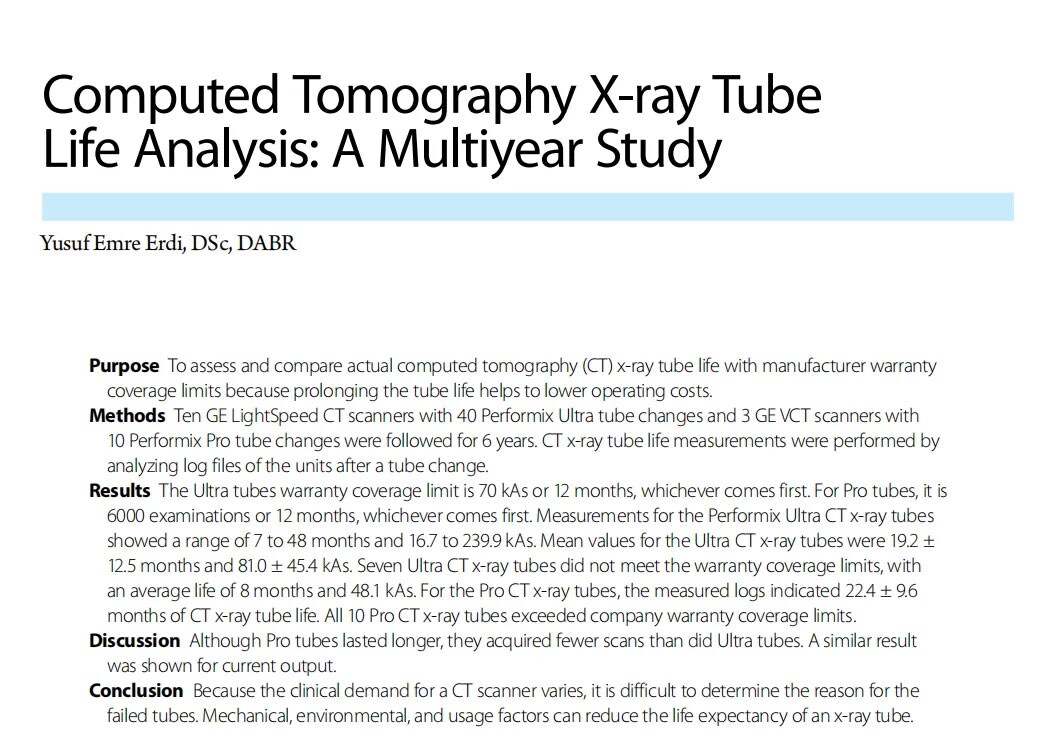

说了这么多,你一定会问:Dunlee LMB技术到底让球管延长了多久的寿命?Yusuf Emre Erdi 2013年发表在RADIOLOGIC TECHNOLOGY上的一篇文章给我们带来了答案!

当立 study

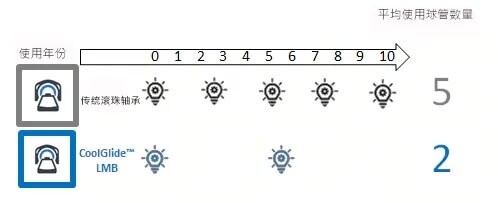

这项实验证明:Dunlee(当立)的LMB平均使用寿命达到了滚珠轴承球管的3倍!球管利用率大大提高了,也降低了放射科的运营成本。

当立 study

除此之外,与采用传统滚珠轴承(BB)球管相比,使用加了buff的LMB球管,医疗单位的临床扫描通量到底能高多少?为了解真相,我们了解到Dunlee(当立)一项应力测试对两种类型球管的模拟结果。在模拟测试中,使用了国内CT胸部扫描的典型参数(34.7kw,6.3s),最终测试结果显示Dunlee LMB球管的扫描通量,比Dunlee CTR系列球管的极为显著:



①与采用传统滚珠轴承(BB)的Dunlee CTR2150球管相比,采用LMB技术的Dunlee CT3000球管的扫描通量高出38%。



②与采用传统滚珠轴承(BB)的Dunlee CTR2280球管相比,采用LMB技术的Dunlee CT4000球管的扫描通量高出78%。


Dunlee CTR系列球管的性能已深受行业认可,而Dunlee LMB球管在性能上做到了再次升级。

超凡性能,推出业内最佳CT组合解决方案


借助CoolGlide™技术的业内绝对优势,Dunlee(当立)已经拥有品种齐全的CT球管、X射线高压发生器、探测器产品系列,产品可靠性高并易于集成。

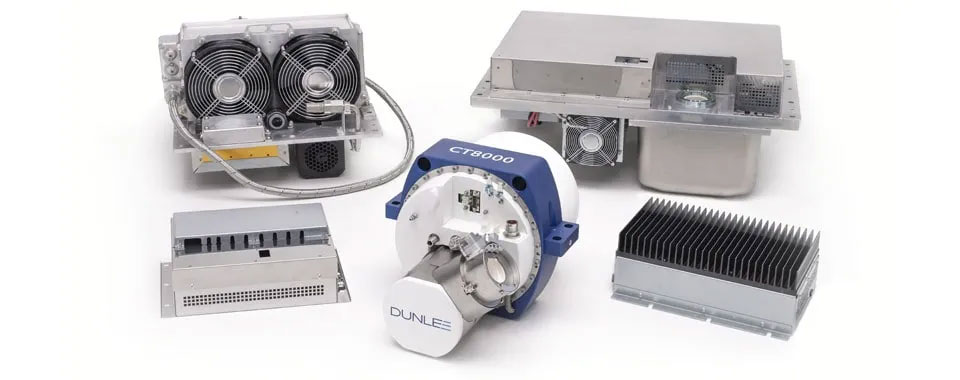

Dunlee带来了将发生器、球管、冷却装置和电缆结合为一体的行业尖端的CT组合解决方案,分别是配备CT8000球管、配备CT6000球管的Xpert组合和分别配备CT4000球管、配备CT3000的Xceed组合。各产品组合其所有构件均同时研制,因此,构件之间相互保持一致。进而又帮助成套产品实现快速、简易、具有成本效益的集成,为OEM整机厂商节约研发成本,加快上市速度。

当立 我们就看看Dunlee构件产品系列中最新、最先进的CT8000的Xpert组合套装。

我们就看看Dunlee构件产品系列中最新、最先进的CT8000的Xpert组合套装。

Xpert 组合套装预先集成、预先校准,适用于多种临床应用,而且重要认证和批准已包括在内,可快速推出市场。与此同时,X 射线管的宽距覆盖范围可实现在单独一次旋转中扫描长达16 cm的完整器官,有助于避免多次检查。超高冷却能力的单端球管设计和CoolGlide™技术,可实现较高的患者周转量,即使采用大功率应用,下一次扫描之前的等待时间也更短。



全影像链解决方案扎根中国



不仅是CT,Dunlee更是X射线、MRI、介入放射、核医学等全影像链解决方案提供商。作为全球领先的医疗成像设备关键零部件供应商,Dunlee几乎可以提供大部分的影像设备核心部件,帮助客户快速构建一条成熟影像链,降低进入门槛、辅助解决广大医患的实际需求,从而加快产品推向市场的步伐。




如果你想多了解Dunlee,就和我们一起参加5月14-17日在国家会展中心(上海)召开的CMEF 2023。本届展会,Dunlee将展出全线医疗影像创新产品,鼎湖影像也将给大家带来更深度的报道。

当立Dunlee Logo

Dunlee 公司简介

当立(Dunlee)为飞利浦集团旗下品牌,是全球领先的医疗成像设备核心部件供应商,致力于成像解决方案与创新组件的研发、生产和集成,为 OEM 客户及第三方影像组织提供具有独特技术优势的成像解决方案、组件和服务。我们的产品包括 CT X 射线球管CT 探测器CT X 射线高压发生器核磁共振线圈3D 钨金属打印产品等。
